NSK精密軸承
Precision Bearings
NSK 7930A5SN24TRSULP3軸承
| 產品名稱： | 7930A5SN24TRSULP3軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-09-16 21:43:11 | 內徑 | 150 |
| 外徑 | 210 | 厚度 | 28 |
| rmin | 2 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【9：尺寸系列：19系列】【30：內徑：150 mm】【A5：接觸角 25°】【SN24：陶瓷球軸承】【TR：外圈引導酚酸酰樹脂保持架】【SU：單列萬能配對】【L：輕預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】
咨詢熱線：13924080008NSK 7930A5SN24TRSULP3軸承代號說明
7
9
3
0
A
5
S
N
2
4
T
R
S
U
L
P
3
7：NSK高性能標準NSKHPS系列軸承
9：尺寸系列：19系列
30：內徑：150 mm

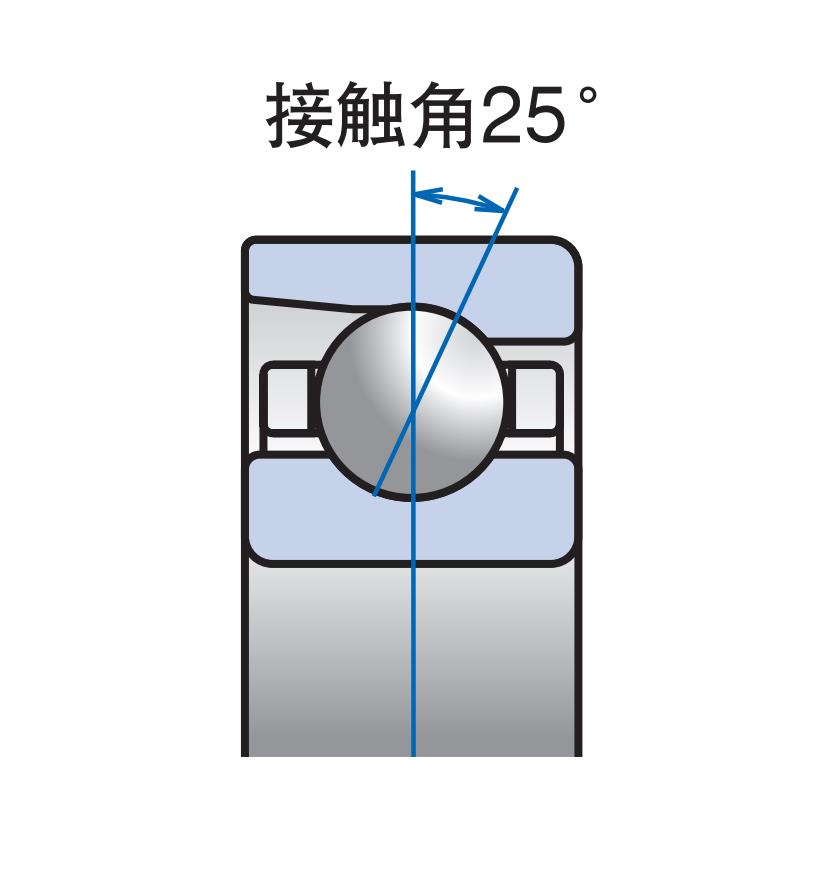

A5：接觸角 25°
SN24：陶瓷球軸承
TR：外圈引導酚酸酰樹脂保持架
SU：單列萬能配對
L：輕預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
NSK 7930A5SN24TRSULP3軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 25°
外圈引導酚酸酰樹脂保持架
單列萬能配對
輕預緊- 基本尺寸
- d 150 mm 內徑
- D 210 mm 外徑
- B 28 mm 厚度
- rmin 2 mm
- r1 min 1 mm
- 基本額定載荷
- Cr -101 kN 額定動載荷
- Cor -115 kN 額定靜載荷
- 極限軸向載荷
- 103 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 56 mm 作用點位置
- 極限轉速
- Grease 7300（安全轉速5475） /min 脂潤滑
- Oil 10900（安全轉速8175） /min 油潤滑
- 安裝相關尺寸
- da min 160 mm
- Da max 200 mm
- Db max 204 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力（DB、DF組合）
- EL 715 N
- L 1433 N
- M 3355 N
- H 6881 N
- 軸向剛度（DB、DF組合）
- EL 358 N/μm
- L 460 N/μm
- M 634 N/μm
- H 847 N/μm
- 徑向剛度
- EL 716 N/μm
- L 920 N/μm
- M 1268 N/μm
- H 1694 N/μm
- 測量軸向游隙
- L -28 μm
- 質量
- 2.65 kg 參考
