NSK 7906CTYSULP4軸承
| 產品名稱： | 7906CTYSULP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-07-21 22:11:53 | 內徑 | 30 |
| 外徑 | 47 | 厚度 | 9 |
| BN | SN | ||
| SB | rB | 0.3 | |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【9：尺寸系列：19系列】【06：內徑：30 mm】【C：接觸角 15°】【TY：滾動體引導聚酰胺樹脂保持架（舊型號）】【SU：單列萬能配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7906CTYSULP4軸承代號說明
7
9
0
6
C
T
Y
S
U
L
P
4
7：NSK高性能標準NSKHPS系列軸承
9：尺寸系列：19系列
06：內徑：30 mm
C：接觸角 15°
TY：滾動體引導聚酰胺樹脂保持架（舊型號）

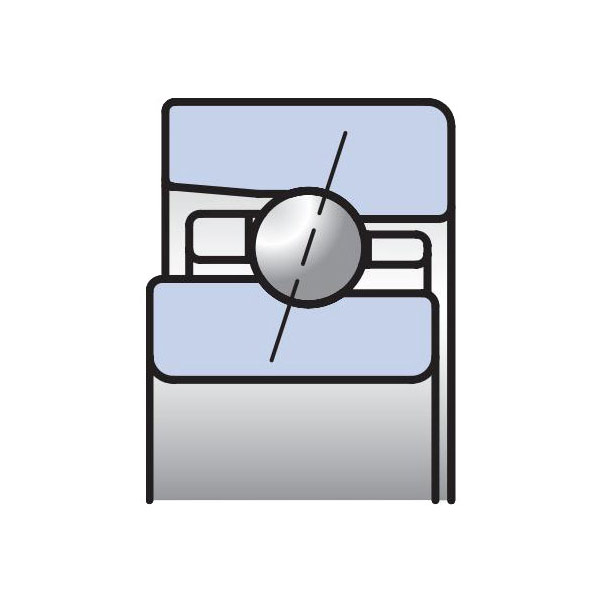

SU：單列萬能配對
L：輕預緊
P4：ISO 4級
NSK 7906CTYSULP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架（舊型號）
單列萬能配對
輕預緊- 基本尺寸
- d 30 mm 內徑
- D 47 mm 外徑
- B 9 mm 厚度
- BN mm
- SN mm
- SB mm
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 8.7 kN 額定動載荷
- Cor 6.25 kN 額定靜載荷
- 極限軸向載荷
- 4.4 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 15.9 系數
- 有效載荷中心
- a 9.7 mm 作用點位置
- 極限轉速
- Grease 29900（安全轉速22425） /min 脂潤滑
- Oil 45500（安全轉速34125） /min 油潤滑
- 安裝相關尺寸
- da min 32.5 mm
- Da max 44.5 mm
- Db max 45.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 預緊力（DB、DF組合）
- EL 25 N
- L 46 N
- M 95 N
- H 204 N
- 軸向剛度（DB、DF組合）
- EL 25 N/μm
- L 33 N/μm
- M 45 N/μm
- H 65 N/μm
- 徑向剛度
- EL 162.5 N/μm
- L 198 N/μm
- M 225 N/μm
- H 292.5 N/μm
- 測量軸向游隙
- L -6 μm
- 質量
- 0.049 kg 參考
