NSK 7019CTYNDFFLP4軸承
| 產(chǎn)品名稱： | 7019CTYNDFFLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-03 19:12:24 | 內徑 | 95 |
| 外徑 | 145 | 厚度 | 24 |
| C | B | ||
| SN | SN | ||
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【19：內徑：95 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DFF：四列 \ \ / / 配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7019CTYNDFFLP4軸承代號說明
7
0
1
9
C
T
Y
N
D
F
F
L
P
4
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
19：內徑：95 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

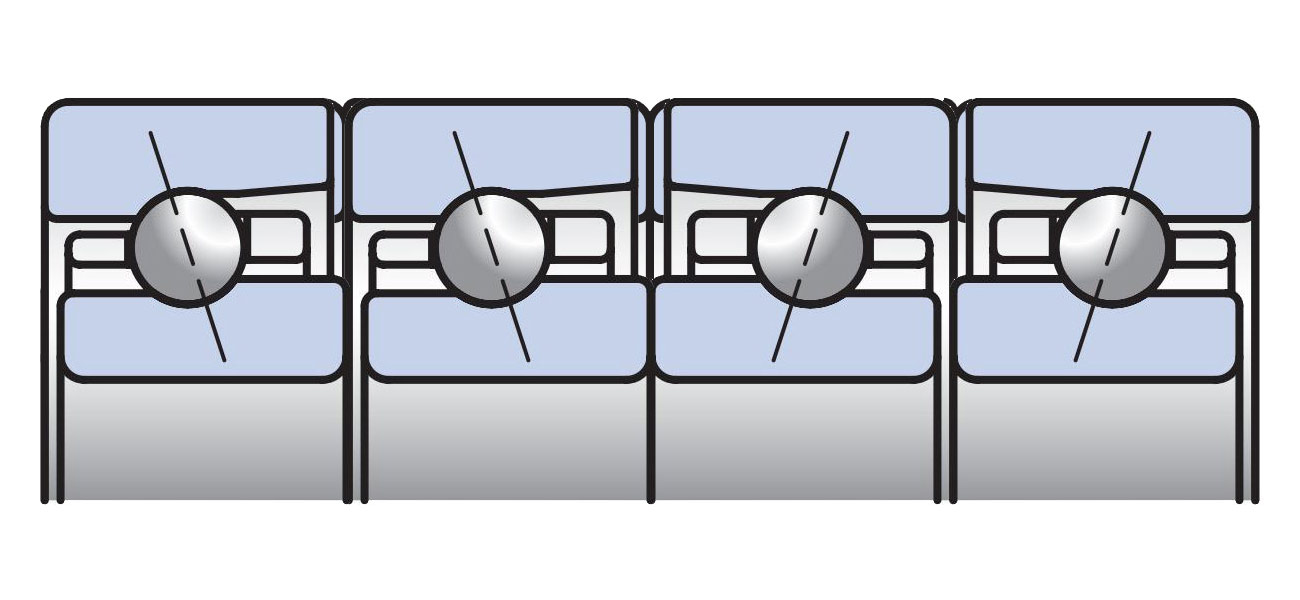

DFF：四列 \ \ / / 配對
L：輕預緊
P4：ISO 4級
NSK 7019CTYNDFFLP4軸承詳細參數(shù)
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
四列 \ \ / / 配對
輕預緊- 基本尺寸
- d 95 mm 內徑
- D 145 mm 外徑
- B 24 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 308 kN 額定動載荷
- Cor 292 kN 額定靜載荷
- 極限軸向載荷
- 47 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數(shù)
- f0 15.9 系數(shù)
- 有效載荷中心
- a 28.1 mm 作用點位置
- 極限轉速
- Grease 7200（安全轉速5400） /min 脂潤滑
- Oil 10950（安全轉速8212.5） /min 油潤滑
- 安裝相關尺寸
- da min 104 mm
- Da max 136 mm
- Db max 139 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力
- L 1098 N
- 軸向剛度
- L 250 N/μm
- 徑向剛度
- L 1500 N/μm
- 測量軸向游隙
- L -38 μm
- 質量
- 4.84 kg 參考
