NSK 7018CTYNDFDLP5軸承
| 產品名稱： | 7018CTYNDFDLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-07-28 20:49:53 | 內徑 | 90 |
| 外徑 | 140 | 厚度 | 24 |
| C | B | ||
| SN | SN | ||
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【18：內徑：90 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DFD：三列 \ \ / 配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7018CTYNDFDLP5軸承代號說明
7
0
1
8
C
T
Y
N
D
F
D
L
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
18：內徑：90 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

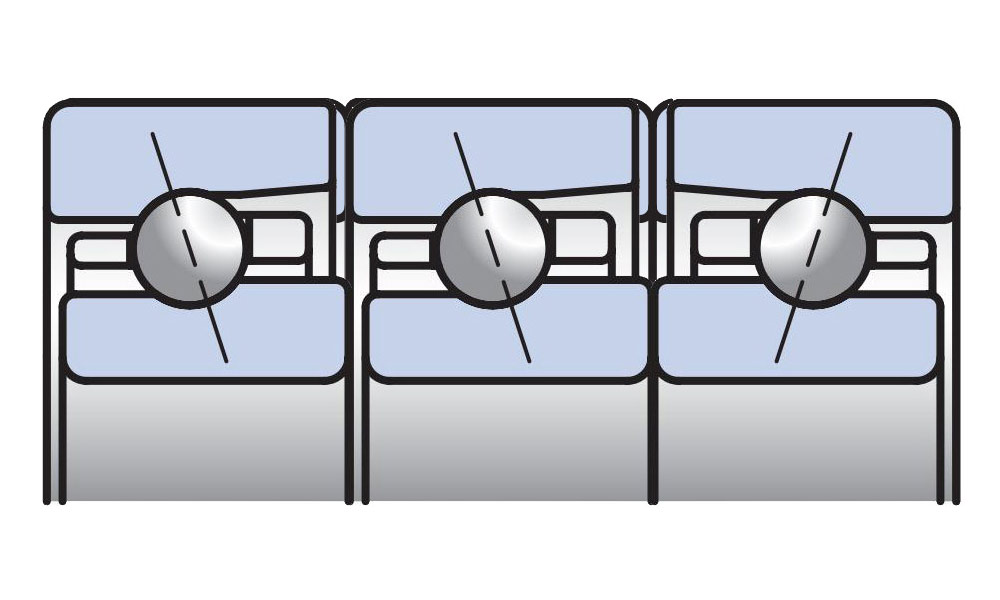

DFD：三列 \ \ / 配對
L：輕預緊
P5：ISO 5級
NSK 7018CTYNDFDLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
三列 \ \ / 配對
輕預緊- 基本尺寸
- d 90 mm 內徑
- D 140 mm 外徑
- B 24 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 226.5 kN 額定動載荷
- Cor 207 kN 額定靜載荷
- 極限軸向載荷
- 44.5 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 15.7 系數
- 有效載荷中心
- a 27.4 mm 作用點位置
- 極限轉速
- Grease 7000（安全轉速5250） /min 脂潤滑
- Oil 10710（安全轉速8032.5） /min 油潤滑
- 安裝相關尺寸
- da min 99 mm
- Da max 131 mm
- Db max 134 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力
- L 682.72 N
- 軸向剛度
- L 173.16 N/μm
- 徑向剛度
- L 1081.08 N/μm
- 測量軸向游隙
- L -36 μm
- 質量
- 3.48 kg 參考
