NSK 90BNR10ETYNDBELP4軸承
| 產品名稱： | 90BNR10ETYNDBELP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-18 17:26:36 | 內徑 | 90 |
| 外徑 | 140 | 厚度 | 24 |
| C | B | ||
| SN | SN | ||
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【90：內徑：90 mm】【BNR：接觸角 18°】【10：10系列】【E：SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【EL：微預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 90BNR10ETYNDBELP4軸承代號說明
9
0
B
N
R
1
0
E
T
Y
N
D
B
E
L
P
4
90：內徑：90 mm
BNR：接觸角 18°
10：10系列

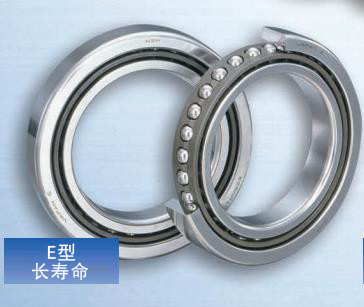

E：SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體
TYN：滾動體引導聚酰胺樹脂保持架
DB：雙列背對背配對
EL：微預緊
P4：ISO 4級
NSK 90BNR10ETYNDBELP4軸承詳細參數
基本尺寸
安裝尺寸
接觸角 18°
SUJ2軸承鋼套圈，EQTF超長壽命軸承鋼滾動體
滾動體引導聚酰胺樹脂保持架
雙列背對背配對
微預緊- 基本尺寸
- d 90 mm 內徑
- D 140 mm 外徑
- B 24 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 35 kN 額定動載荷
- Cor 33 kN 額定靜載荷
- 極限軸向載荷
- 48 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.9 系數
- 有效載荷中心
- a 30.7 mm 作用點位置
- 極限轉速
- Grease 13100 /min 脂潤滑
- Oil 18700 /min 油潤滑
- 安裝相關尺寸
- da min 99 mm
- Da max 131 mm
- Db max 134 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力
- EL 98 N
- 軸向剛度
- EL 75 N/μm
- 徑向剛度
- EL 75 N/μm
- 測量軸向游隙
- EL 0 μm
- 質量
- 1.24 kg 參考
