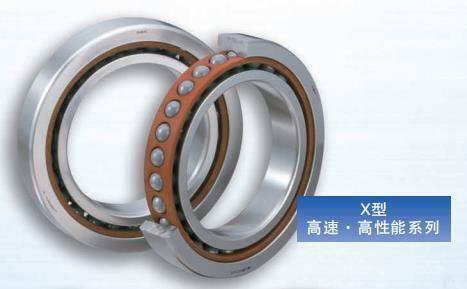

NSK 90BER10XETYNDUDLP4軸承
| 產品名稱： | 90BER10XETYNDUDLP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-24 14:31:54 | 內徑 | 90 |
| 外徑 | 140 | 厚度 | 24 |
| C | 29 | B | 5.5 |
| SN | 14.5 | SN | 2.2 |
| rmin | 1.5 | rmin | 1 |
前后綴及基本代號含義：【90：內徑：90 mm】【BER：接觸角 25°】【10：10系列】【XE：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【DUD：三列萬能配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 90BER10XETYNDUDLP4軸承代號說明
9
0
B
E
R
1
0
X
E
T
Y
N
D
U
D
L
P
4
90：內徑：90 mm
BER：接觸角 25°
10：10系列
XE：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
TYN：滾動體引導聚酰胺樹脂保持架
DUD：三列萬能配對
L：輕預緊
P4：ISO 4級
NSK 90BER10XETYNDUDLP4軸承詳細參數
基本尺寸
安裝尺寸
接觸角 25°
SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
滾動體引導聚酰胺樹脂保持架
三列萬能配對
輕預緊- 基本尺寸
- d 90 mm 內徑
- D 140 mm 外徑
- B 24 mm 厚度
- C 29 mm
- BN 5.5 mm
- SN 14.5 mm
- SB 2.2 mm
- rmin 1.5 mm
- r1 min 1 mm
- 基本額定載荷
- Cr -33.5 kN 額定動載荷
- Cor -31.5 kN 額定靜載荷
- 極限軸向載荷
- 38 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 38.8 mm 作用點位置
- 極限轉速
- Grease 16600 /min 脂潤滑
- Oil 26100 /min 油潤滑
- 安裝相關尺寸
- da min 99 mm
- Da max 131 mm
- Db max 134 mm
- ra max 1.5 mm
- rb max 0.8 mm
- 預緊力（DB、DF組合）
- EL 98 N
- L 739 N
- M 1541 N
- H N
- 軸向剛度（DB、DF組合）
- EL 139 N/μm
- L 277 N/μm
- M 362 N/μm
- H N/μm
- 徑向剛度
- EL 139 N/μm
- L 277 N/μm
- M 362 N/μm
- H N/μm
- 測量軸向游隙
- L -24 μm
- 質量
- 1.16 kg 參考
