NSK精密軸承
Precision Bearings
NSK 50BER10HTE34SUE-02軸承
| 產品名稱： | 50BER10HTE34SUE-02軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-16 14:52:55 | 內徑 | 50 |
| 外徑 | 80 | 厚度 | 16 |
| C | B | 3.4 | |
| SN | 9.3 | SN | 1.4 |
| rmin | 1 | rmin | 0.6 |
前后綴及基本代號含義：【50：內徑：50 mm】【BER：接觸角 25°】【10：10系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【T：酚酸酰樹脂保持架（RHP型號）】【E34：外圈供油軸承（ROBUST SHOT）】【SU：單列萬能配對】【E-02：未知特殊情況】
咨詢熱線：13924080008NSK 50BER10HTE34SUE-02軸承代號說明
5
0
B
E
R
1
0
H
T
E
3
4
S
U
E
-
0
2
50：內徑：50 mm
BER：接觸角 25°
10：10系列
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
T：酚酸酰樹脂保持架（RHP型號）

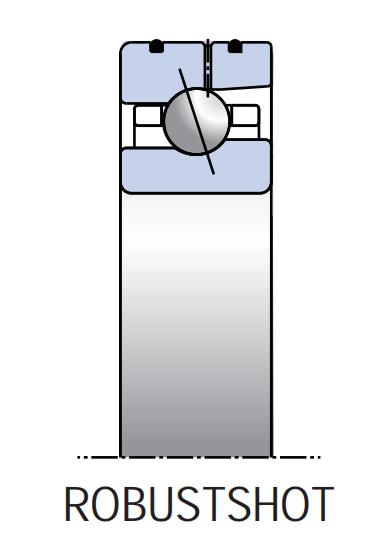

E34：外圈供油軸承（ROBUST SHOT）
SU：單列萬能配對
E-02：未知特殊情況
NSK 50BER10HTE34SUE-02軸承詳細參數
基本尺寸
安裝尺寸
接觸角 25°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
酚酸酰樹脂保持架（RHP型號）
外圈供油軸承（ROBUST SHOT）
單列萬能配對
未知特殊情況- 基本尺寸
- d 50 mm 內徑
- D 80 mm 外徑
- B 16 mm 厚度
- C mm
- BN 3.4 mm
- SN 9.3 mm
- SB 1.4 mm
- rmin 1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr -11.6 kN 額定動載荷
- Cor -9.5 kN 額定靜載荷
- 極限軸向載荷
- 11.1 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 23 mm 作用點位置
- 極限轉速
- Grease 24700 /min 脂潤滑
- Oil 38500 /min 油潤滑
- 安裝相關尺寸
- da min 56 mm
- Da max 74 mm
- Db max 75 mm
- ra max 1 mm
- rb max 0.5 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 303 N
- M 633 N
- H N
- 軸向剛度（DB、DF組合）
- EL 87 N/μm
- L 162 N/μm
- M 213 N/μm
- H N/μm
- 徑向剛度
- EL 87 N/μm
- L 162 N/μm
- M 213 N/μm
- H N/μm
- 質量
- 0.266 kg 參考
