軸承安裝和拆卸相關工具簡介
2022-12-23 10:32:16
在軸承安裝拆卸過程中，有多種工具可供不同的軸承鍛造、切割和安裝拆卸，這些工具可用于完成各種操作，如軸承鍛造、軸承旋壓、滾子鍛造、軸承鉚合、滾珠鉚合、砧座鉚合、鑿子鉚合、V形槽鉚合等，詳細如下。
一、三輥型鍛工具

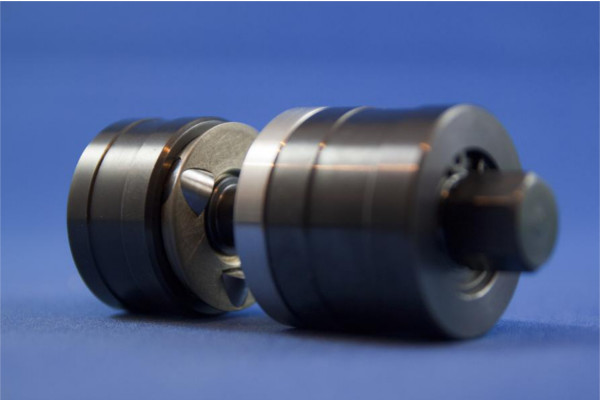

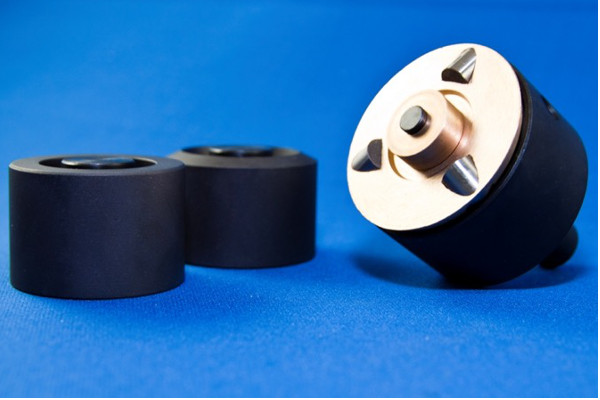

三輥或輥樁型鍛工具是對傳統的鐵砧或兩輪型鍛方法的改進，這些工具的優點是允許工具中的三個滾動元件以正確的角度更好地接觸軸承的V形槽表面，從而允許V形槽折疊到殼體中。
傳統的雙滾柱和砧座工具可能會損壞V形槽唇緣，三輥工具使用向下壓力和輥旋轉的組合，滾子將軸承外圈V形槽中的材料推到殼體上，以便準確可靠地定位。滾柱或三輥工具通常有鉆床或便攜式，這兩種類型的工具通常都配有主鍛模和副鍛模定位砧。
二、刀具

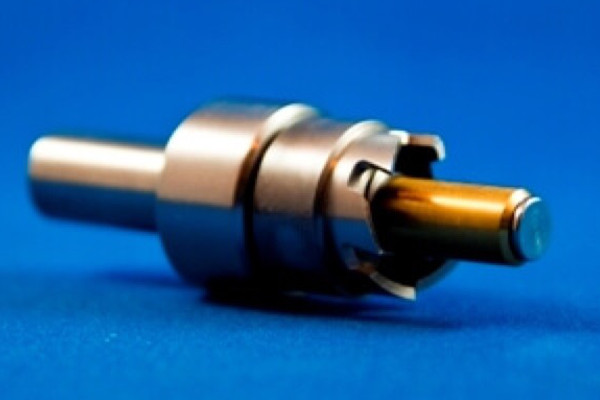

準確地將軸承從殼體上拆下與正確安裝同樣重要，刀具專門針對每種軸承尺寸進行定制，以便僅拆卸軸承本身，而不會對殼體造成損壞。
例如，V形槽軸承切削工具設計為通過切削軸承的型鍛V形槽來工作，這種切入軸承V形槽的切口削弱了壓在殼體上的軸承唇緣，從而在壓出軸承時很容易塌陷到孔中，切割工具的設計確保刀具僅切割軸承，從而保持外殼的完整性，通?？勺鳛楸銛y式或鉆床工具使用。
三、安裝和拆卸工具

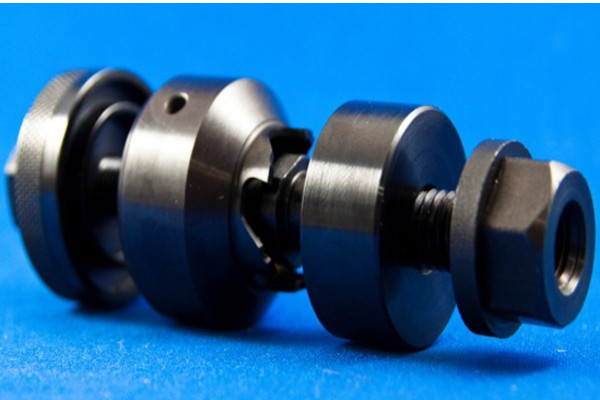

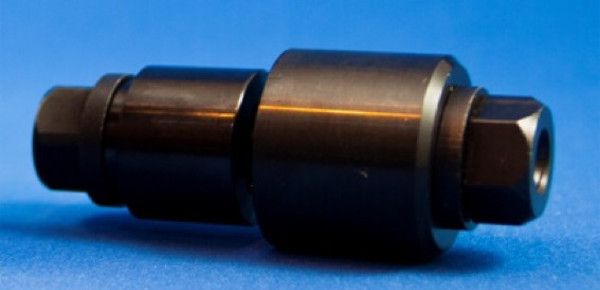

安裝和拆卸工具的目的是在型鍛前準確插入和定位軸承，并在型鍛唇緣拆除后小心地拆卸軸承，使用該工具時軸承與殼體應絕對垂直，以確保在安裝或拆卸過程中不會損壞殼體。需要特別注意的是，軸承剛壓入殼體時，軸承的鋒利邊緣可能會劃傷殼體孔。
如果殼體設計為松動配合，則不需要安裝工具，然而，在任何情況下，拆卸軸承時都需要使用工具，因?yàn)殄懼频拇骄墝?duì)殼體施加良好的壓力，即使其已被切割，刀具允許V形槽唇塌陷，但軸承仍需要施加一個力，以使軸承斷裂。
