NSK 70BNR10HTYNDBDCA5P4 5軸承
| 產品名稱： | 70BNR10HTYNDBDCA5P4 5軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-18 15:37:34 | 內徑 | 70 |
| 外徑 | 110 | 厚度 | 20 |
| C | B | 4 | |
| SN | 11.6 | SN | 1.4 |
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【70：內徑：70 mm】【BNR：接觸角 18°】【10：10系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【DBD：三列 / / \ 配對】【CA5：特殊軸向游隙，游隙中間值 5μm】【P4：ISO 4級】【 5：標準單包裝】
咨詢熱線：13924080008NSK 70BNR10HTYNDBDCA5P4 5軸承代號說明
7
0
B
N
R
1
0
H
T
Y
N
D
B
D
C
A
5
P
4
5
70：內徑：70 mm
BNR：接觸角 18°
10：10系列
H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
TYN：滾動體引導聚酰胺樹脂保持架
DBD：三列 / / \ 配對

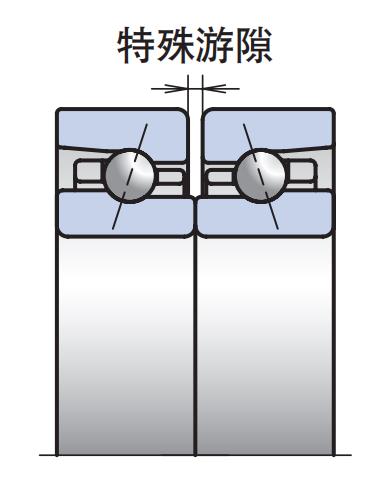

CA5：特殊軸向游隙，游隙中間值 5μm
P4：ISO 4級
5：標準單包裝
NSK 70BNR10HTYNDBDCA5P4 5軸承詳細參數
基本尺寸
安裝尺寸
接觸角 18°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
滾動體引導聚酰胺樹脂保持架
三列 / / \ 配對
特殊軸向游隙，游隙中間值 5μm- 基本尺寸
- d 70 mm 內徑
- D 110 mm 外徑
- B 20 mm 厚度
- C mm
- BN 4 mm
- SN 11.6 mm
- SB 1.4 mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr -22.3 kN 額定動載荷
- Cor -19.8 kN 額定靜載荷
- 極限軸向載荷
- 18.8 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.9 系數
- 有效載荷中心
- a 24.5 mm 作用點位置
- 極限轉速
- Grease 20000 /min 脂潤滑
- Oil 31200 /min 油潤滑
- 安裝相關尺寸
- da min 77 mm
- Da max 103 mm
- Db max 105 mm
- ra max 1 mm
- rb max 0.6 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 262 N
- M 582 N
- H N
- 軸向剛度（DB、DF組合）
- EL 60 N/μm
- L 108 N/μm
- M 147 N/μm
- H N/μm
- 徑向剛度
- EL 60 N/μm
- L 108 N/μm
- M 147 N/μm
- H N/μm
- 質量
- 0.605 kg 參考
