NSK 70BER10HTSRV1VSUEL01 MTEX S軸承
| 產品名稱： | 70BER10HTSRV1VSUEL01 MTEX S軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-18 15:50:27 | 內徑 | 70 |
| 外徑 | 110 | 厚度 | 20 |
| C | B | 4 | |
| SN | 11.6 | SN | 1.4 |
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【70：內徑：70 mm】【BER：接觸角 25°】【10：10系列】【H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體】【TSR：外圈引導酚酸酰樹脂保持架】【V1V：雙面非接觸式橡膠密封】【SU：單列萬能配對】【EL01：極輕微預緊】【 MTE：MTE高速主軸軸承用潤滑脂 使用溫度-20~130℃】【X：潤滑脂填充約空間容積的 15%】【 S：商業包裝，金色紙盒并覆膜單個或成對包裝】
咨詢熱線：13924080008NSK 70BER10HTSRV1VSUEL01 MTEX S軸承代號說明
7
0
B
E
R
1
0
H
T
S
R
V
1
V
S
U
E
L
0
1
M
T
E
X
S
70：內徑：70 mm

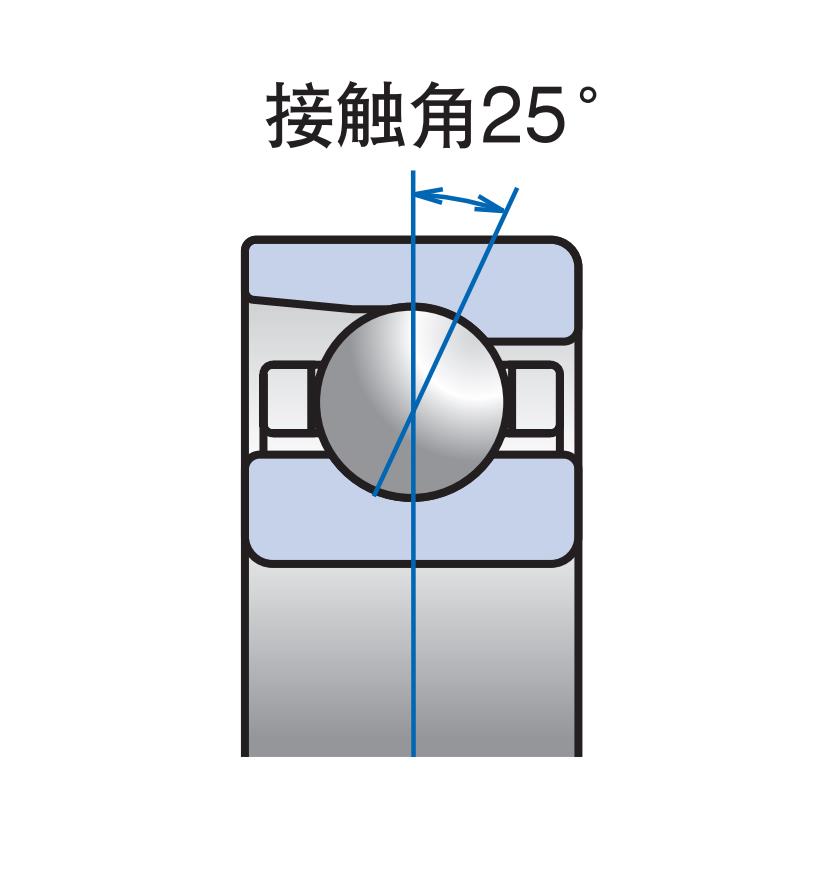

BER：接觸角 25°
10：10系列

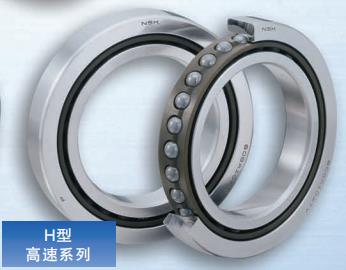

H：SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
TSR：外圈引導酚酸酰樹脂保持架

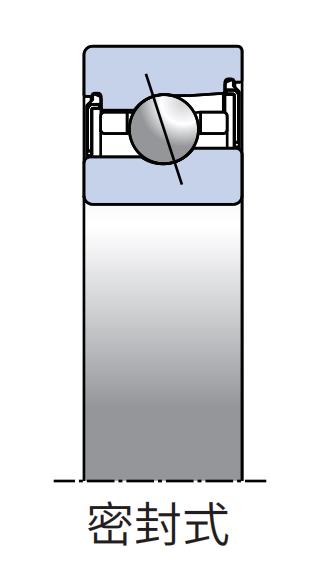

V1V：雙面非接觸式橡膠密封
SU：單列萬能配對

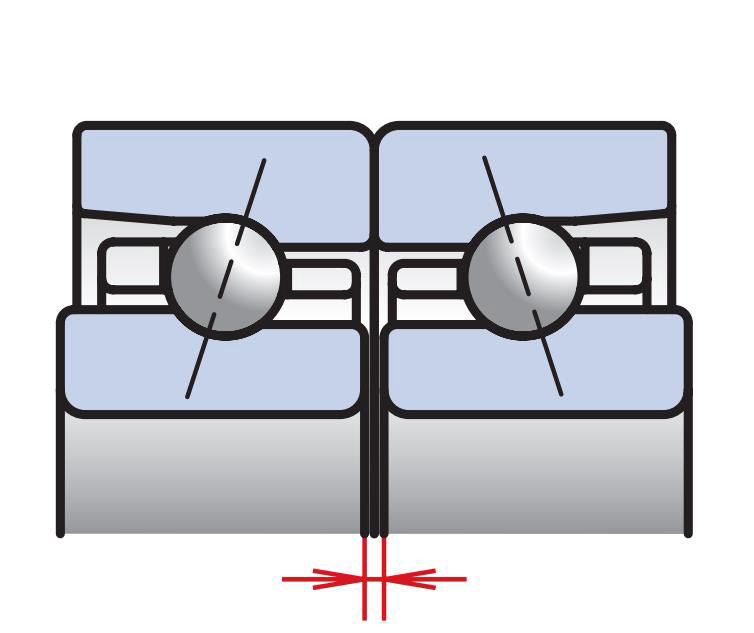

EL01：極輕微預緊
MTE：MTE高速主軸軸承用潤滑脂 使用溫度-20~130℃
X：潤滑脂填充約空間容積的 15%
S：商業包裝，金色紙盒并覆膜單個或成對包裝
NSK 70BER10HTSRV1VSUEL01 MTEX S軸承詳細參數
基本尺寸
安裝尺寸
接觸角 25°
SUJ2軸承鋼套圈，Si3N4陶瓷滾動體
外圈引導酚酸酰樹脂保持架
雙面非接觸式橡膠密封
單列萬能配對
極輕微預緊- 基本尺寸
- d 70 mm 內徑
- D 110 mm 外徑
- B 20 mm 厚度
- C mm
- BN 4 mm
- SN 11.6 mm
- SB 1.4 mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr -21.3 kN 額定動載荷
- Cor -18.9 kN 額定靜載荷
- 極限軸向載荷
- 22.6 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 30.8 mm 作用點位置
- 極限轉速
- Grease 17800 /min 脂潤滑
- Oil 27800 /min 油潤滑
- 安裝相關尺寸
- da min 77 mm
- Da max 103 mm
- Db max 105 mm
- ra max 1 mm
- rb max 0.6 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 451 N
- M 942 N
- H N
- 軸向剛度（DB、DF組合）
- EL 100 N/μm
- L 212 N/μm
- M 278 N/μm
- H N/μm
- 徑向剛度
- EL 100 N/μm
- L 212 N/μm
- M 278 N/μm
- H N/μm
- 質量
- 0.605 kg 參考
