NSK 60BNR19STSUELP3 Q軸承
| 產品名稱： | 60BNR19STSUELP3 Q軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-20 17:19:14 | 內徑 | 60 |
| 外徑 | 85 | 厚度 | 13 |
| C | B | ||
| SN | SN | ||
| rmin | 1 | rmin | 0.6 |
前后綴及基本代號含義：【60：內徑：60 mm】【BNR：接觸角 18°】【19：19系列】【S：陶瓷球軸承】【T：酚酸酰樹脂保持架（RHP型號）】【SU：單列萬能配對】【EL：微預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】【 Q：商業包裝，金色紙盒不覆膜單個或成對包裝】
咨詢熱線：13924080008NSK 60BNR19STSUELP3 Q軸承代號說明
6
0
B
N
R
1
9
S
T
S
U
E
L
P
3
Q
60：內徑：60 mm
BNR：接觸角 18°
19：19系列
S：陶瓷球軸承
T：酚酸酰樹脂保持架（RHP型號）
SU：單列萬能配對
EL：微預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
Q：商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 60BNR19STSUELP3 Q軸承詳細參數

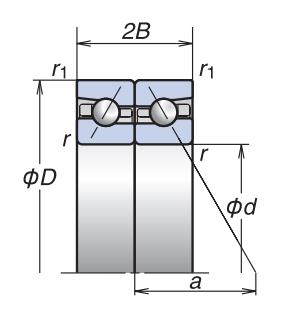

基本尺寸
安裝尺寸
接觸角 18°

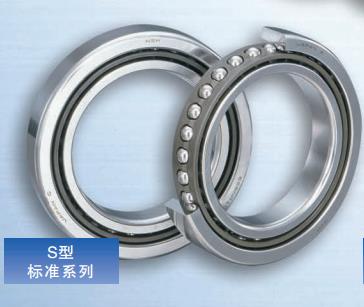

陶瓷球軸承
酚酸酰樹脂保持架（RHP型號）
單列萬能配對
微預緊- 基本尺寸
- d 60 mm 內徑
- D 85 mm 外徑
- B 13 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr 14.6 kN 額定動載荷
- Cor 12 kN 額定靜載荷
- 極限軸向載荷
- 17.1 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.7 系數
- 有效載荷中心
- a 18.3 mm 作用點位置
- 極限轉速
- Grease 19400 /min 脂潤滑
- Oil 27600 /min 油潤滑

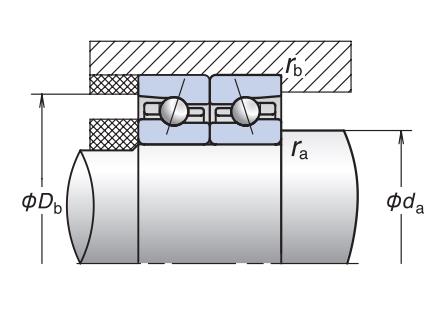

- 安裝相關尺寸
- da min 66 mm
- Da max 79 mm
- Db max 80 mm
- ra max 1 mm
- rb max 0.5 mm

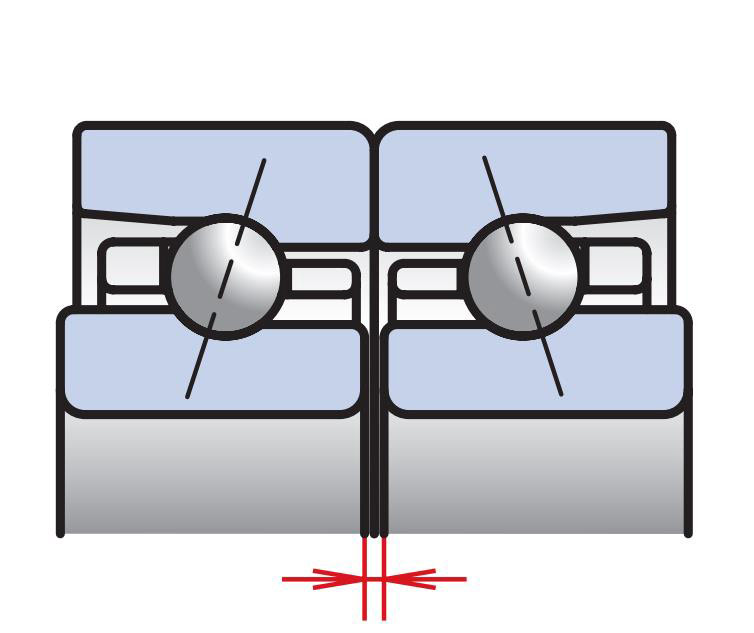

- 預緊力（DB、DF組合）
- EL 49 N
- L 171 N
- M 343 N
- H N
- 軸向剛度（DB、DF組合）
- EL 47 N/μm
- L 74 N/μm
- M 97 N/μm
- H N/μm
- 徑向剛度
- EL 47 N/μm
- L 74 N/μm
- M 97 N/μm
- H N/μm
- 測量軸向游隙
- EL 0 μm
- 質量
- 0.19 kg 參考
