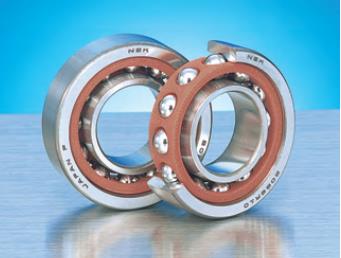

NSK 25BSR10XTSULP4軸承
| 產品名稱： | 25BSR10XTSULP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-06-09 17:12:58 | 內徑 | 25 |
| 外徑 | 47 | 厚度 | 12 |
| rmin | 0.6 | rmin | 0.3 |
前后綴及基本代號含義：【25：內徑：25 mm】【BSR：接觸角 15°】【10：尺寸系列：10系列】【X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體】【T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架】【SU：單列萬能配對】【L：輕預緊】【P4：ISO 4級精度】
咨詢熱線：13924080008NSK 25BSR10XTSULP4軸承代號說明
2
5
B
S
R
1
0
X
T
S
U
L
P
4
25：內徑：25 mm

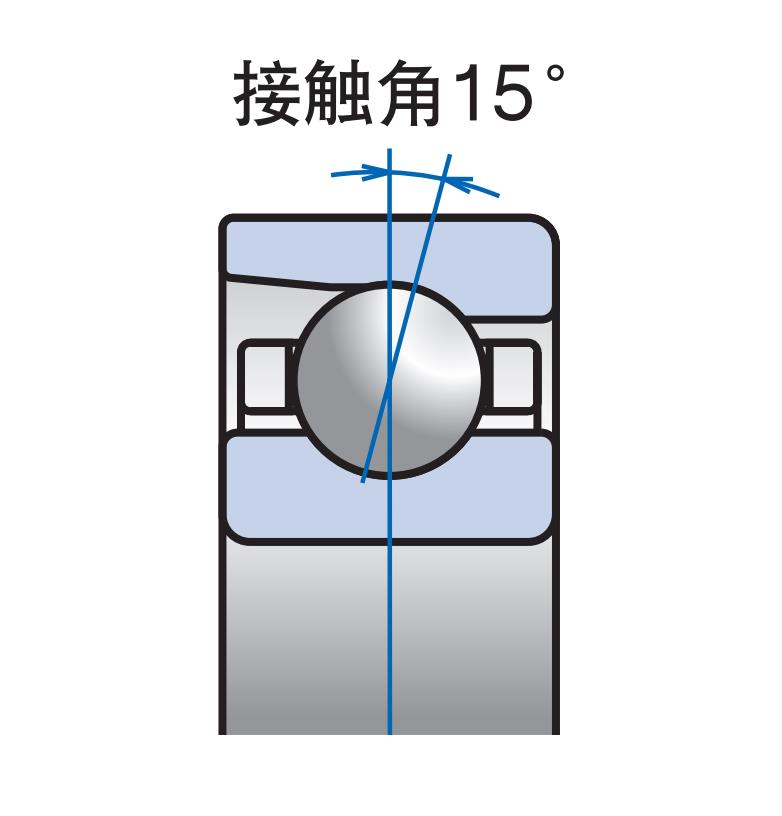

BSR：接觸角 15°
10：尺寸系列：10系列
X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
T：外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
SU：單列萬能配對
L：輕預緊
P4：ISO 4級精度
NSK 25BSR10XTSULP4軸承詳細參數
接觸角 15°
SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
外圈引導酚醛樹脂保持架或聚酰胺樹脂保持架
單列萬能配對
輕預緊- 基本尺寸
- d 25 mm 內徑
- D 47 mm 外徑
- B 12 mm 厚度
- rmin 0.6 mm
- r1 min 0.3 mm
- 基本額定載荷
- Cr -7.9 kN 額定動載荷
- Cor -3.75 kN 額定靜載荷
- 極限軸向載荷
- 3.05 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 7.6 系數
- 有效載荷中心
- a 10.8 mm 作用點位置
- 極限轉速
- Grease 61200 /min 脂潤滑
- Oil 83400 /min 油潤滑
- 安裝相關尺寸
- da min 30 mm
- Da max 42 mm
- Db max 44.5 mm
- ra max 0.6 mm
- rb max 0.3 mm
- 預緊力（DB、DF組合）
- EL 25 N
- L 56 N
- M 125 N
- H N
- 軸向剛度（DB、DF組合）
- EL 22 N/μm
- L 29 N/μm
- M 40 N/μm
- H N/μm
- 測量軸向游隙
- EL 0 μm
- L -5 μm
- M -13 μm
- H μm
- 質量
- 0.07 kg 參考
